PD866E 多功能电力仪表
详细介绍：
1.  简介
    PD866E系列多功能电力仪表是一种具有可编程测量、显示、数字通讯和多种功能于一体的电力仪表。是针对电力系统、
工矿企业、公共设施、智能大厦的电力监控需求而设计的多功能网络电力仪表。它能测量所有的常用电参数，如三相电流、
电压，有功、无功功率，频率，功率因数，电度等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为多功能
网络电力仪表。它非常适合于实时电力监控系统。
    PD866E系列多功能电力仪表具有极高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能
化、数字化的前端采集元件，PD866E系列仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
    我公司集多年专业经验推出多功能电力仪表，采用现代微处理器技术和交流采样技术设计成。每个仪表可测量多种参
数，作为远端监控系统(SCADA)的前端；可联网使用，亦可单独使用。
    PD866E多功能电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，以满足您的自动化通信系统，使用低
成本的屏蔽双绞线配线即可构造一可靠的通讯网络。不管是在微弱之照明下，亦或是完全漆黑的情况下高亮度发光LED显示
器都会为您提供清晰的数据显示。
    对于PD866E多功能电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该表提供多窗口式显示功能，
可让使用者同时读取多项电力参数。
2.  应用领域
    PD866E系列多功能电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特别
是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。
·智能建筑电气                                 ·变电系统自动化                                ·配网自动化
·小区电力监控                                 ·工业电气自动化                             ·智能电气成套
3.  产品特点
    我公司集多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术设计而成了该系列网络电力仪表。产品
的设计充分考虑了成本效能比、易用性和可靠性，有以下特点：
·可直接从电流、电压互感器接人信号               ·可任意设定PT/CT变比
·仪表显示可滚动设置                             ·多块仪表可设置不同地址
·可通讯接入SCADA、PLC系统中                    ·发光二极管显示，可视度高
·可与业界绝大多数PLC相连(Modicon，GE，Simens)   ·方便安装，接线简单，工程量小
·仪表采用专用掉电保护电路，在掉电情况下，       ·可与业界多种软件通讯(Intouch，
  电能保存不丢失，恢复电源后，电能继续走字。       Fix，Citec，组态王等)

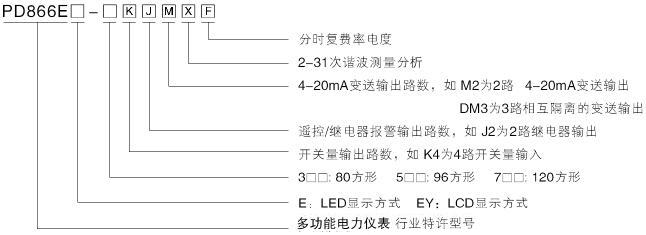

4.  PD866E 多功能电力仪表命名意义

5.  选型功能详表

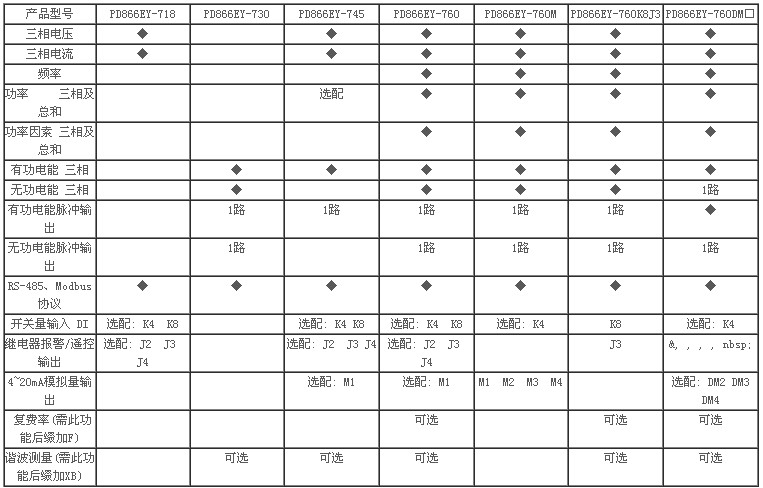

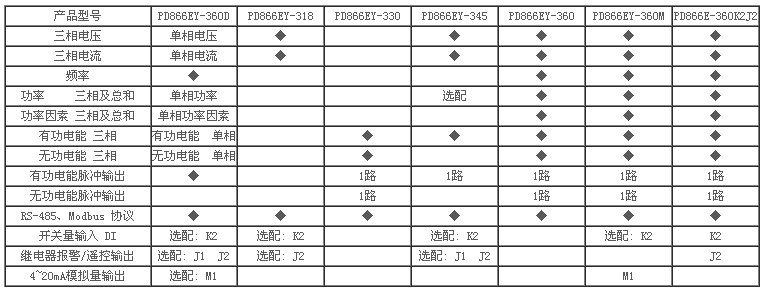

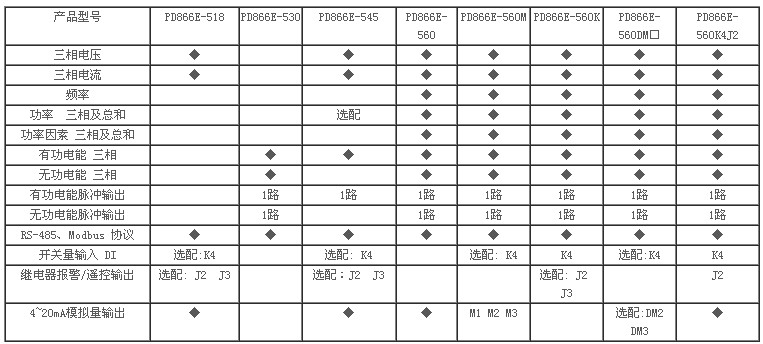

PD866EY-5□□ 多功能电力仪表：LED显示          (96×96方型面框，开孔87×87)

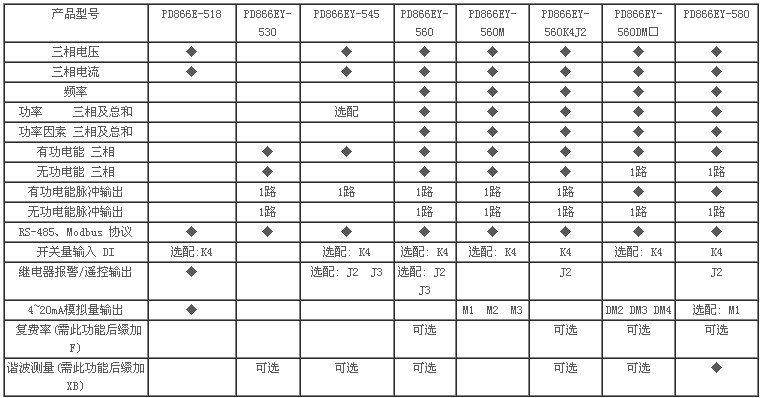

PD866EY-5□□ 多功能电力仪表：LCD显示     (96×96方型面框，开孔87×87)
注1: ◆为标配功能；以上精度为0.5级（无功1级），要求精度为0.2级的可定制。
注2：PD866EY-580除上述功能外，还有四象限电能计量；最大需量；THDu、THDi、2~31次各次谐波分量；CF(电压波峰系数)、THFF(电话波形因子)、KF(电流K系数)、εu(电压不平衡度)、εi(电流不平衡度)计算；电压电流正、负、零序分量（含负序电流）测量；报警（过压、欠压、过流、不平衡），全中文菜单。

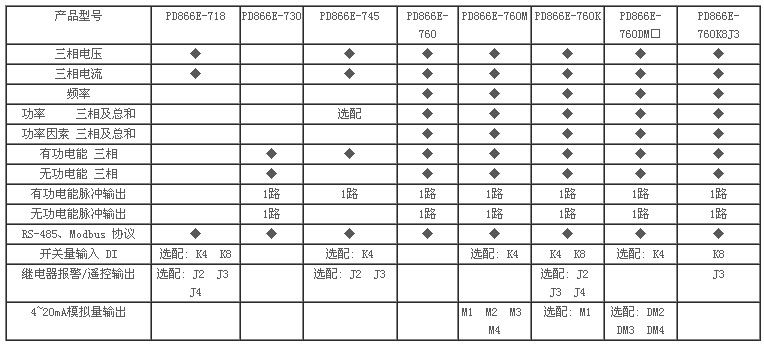

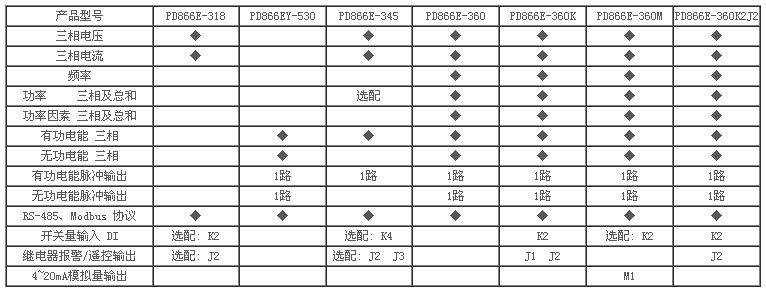

PD866E-3□□ 多功能电力仪表：LED显示   (80×80方型面框，开孔75×75)

PD866EY-3□□ 多功能电力仪表：LCD显示    (80×80方型面框，开孔75×75)

注: ◆为标配功能；以上精度为0.5级（无功1级），要求精度为0.2级的可定制。

PD866E-7□□ 多功能电力仪表：LED显示    (120×120方型面框，开孔107×107)

PD866E-Y7□□ 多功能电力仪表：LCD显示    (120×120方型面框，开孔107×107)

注1: ◆为标配功能；以上精度为0.5级（无功1级），要求精度为0.2级的可定制。

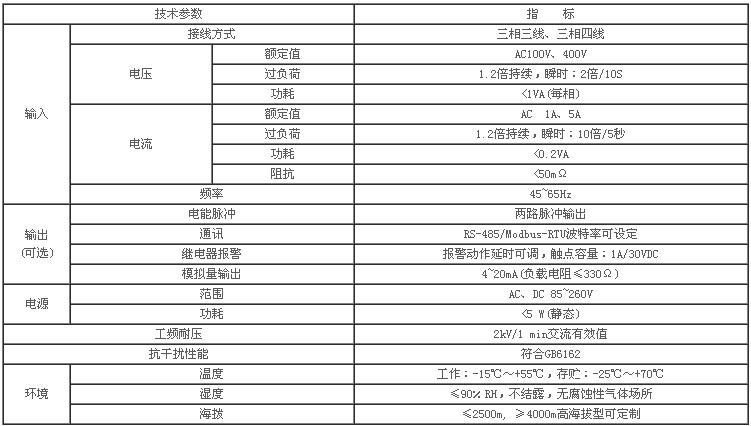

6.  通用技术条件：

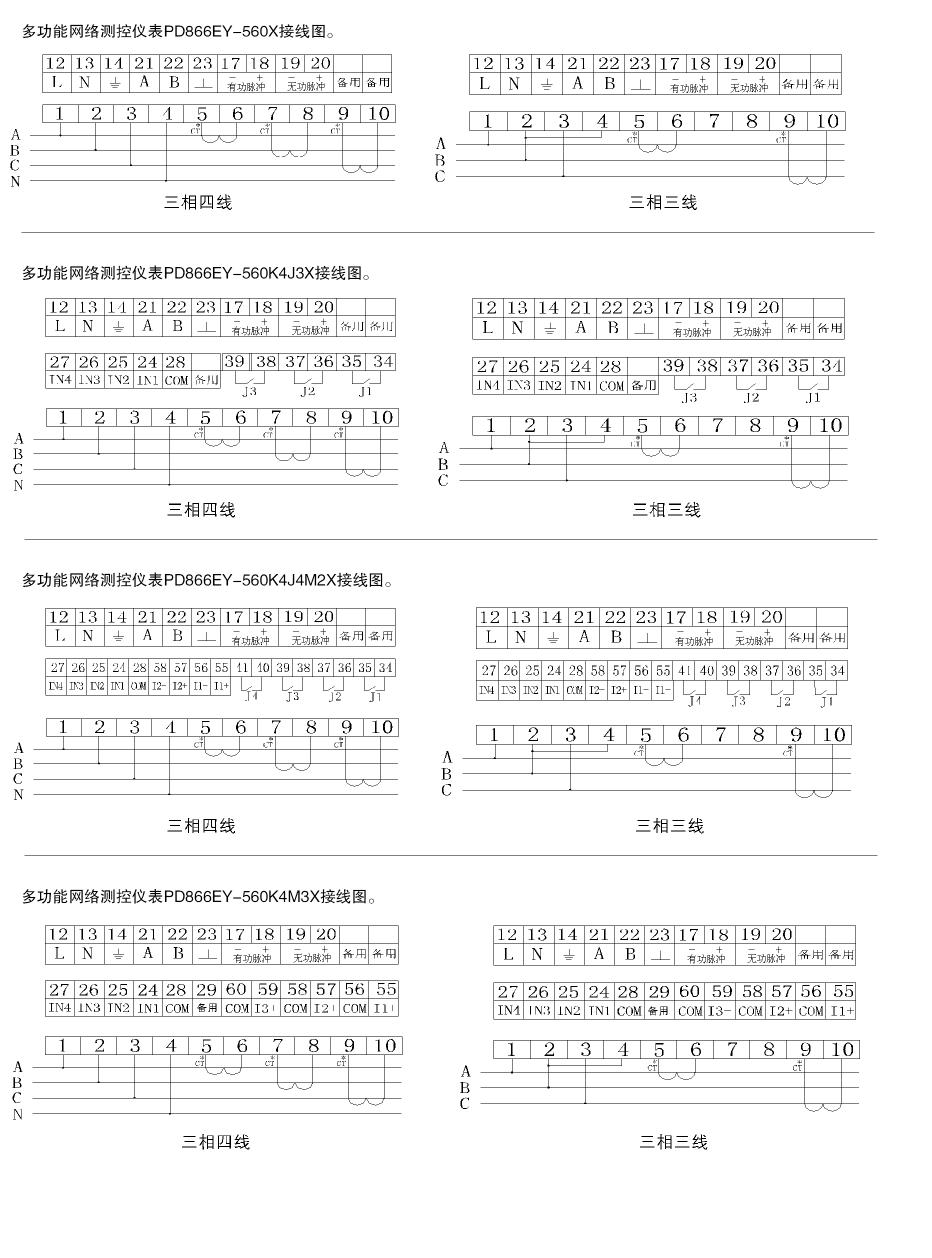

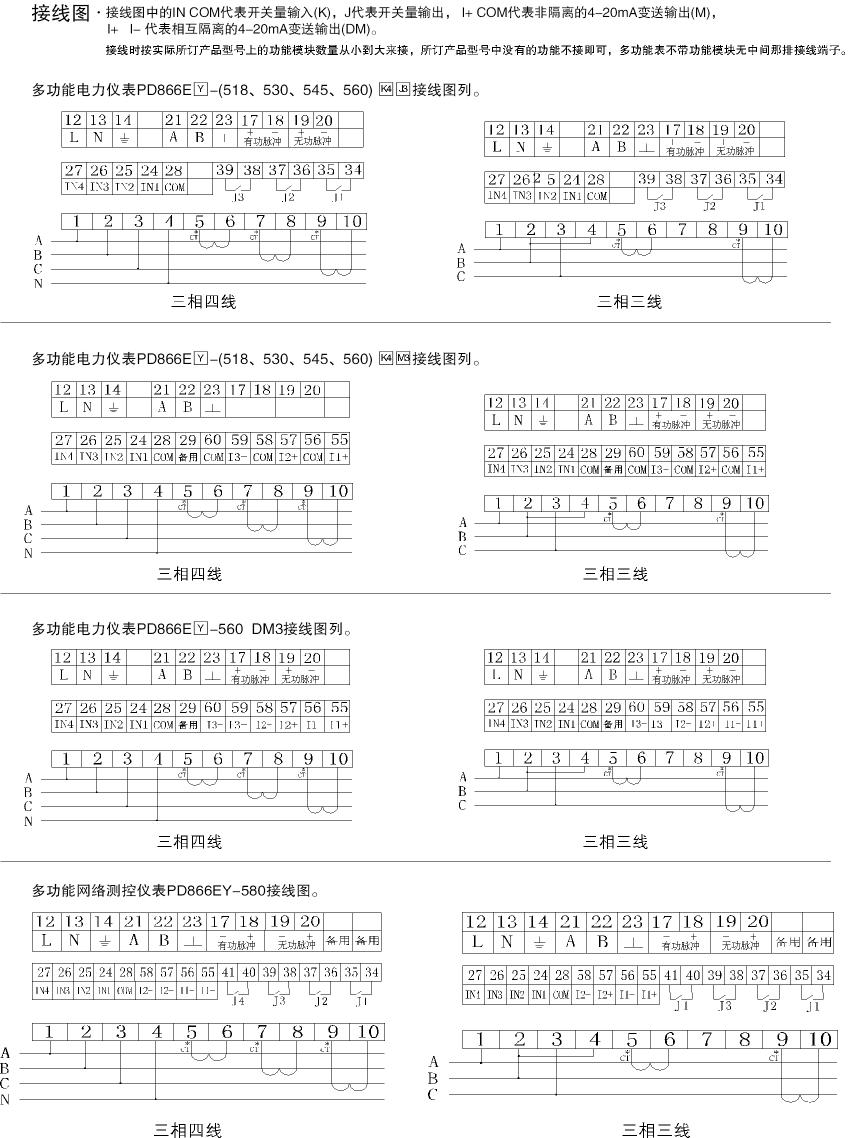

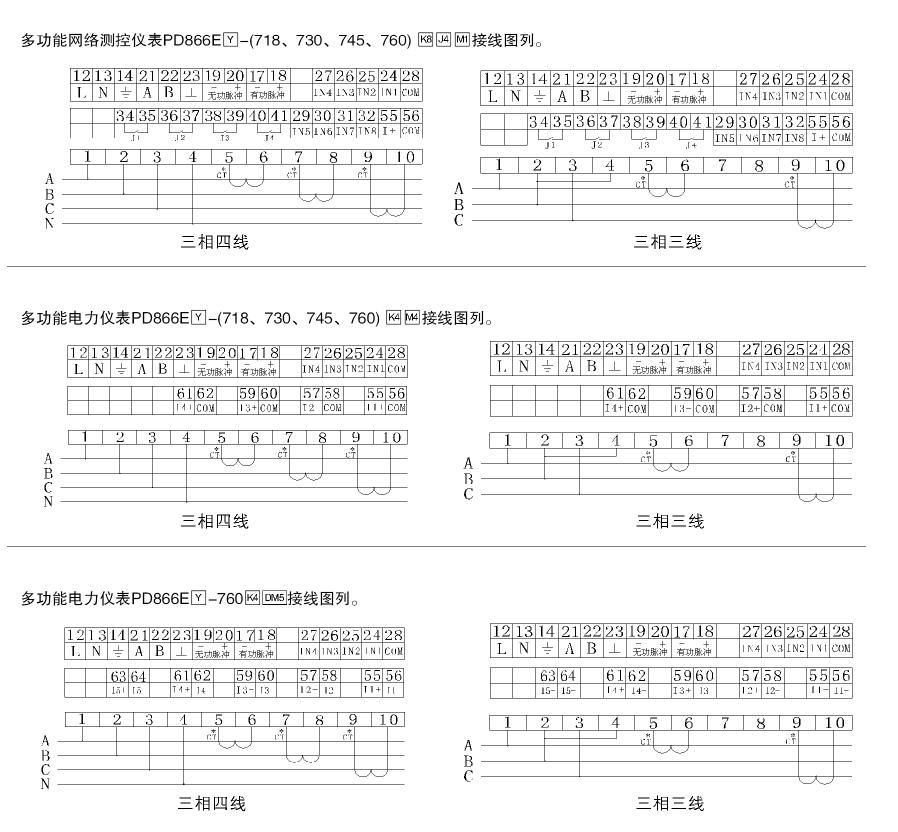

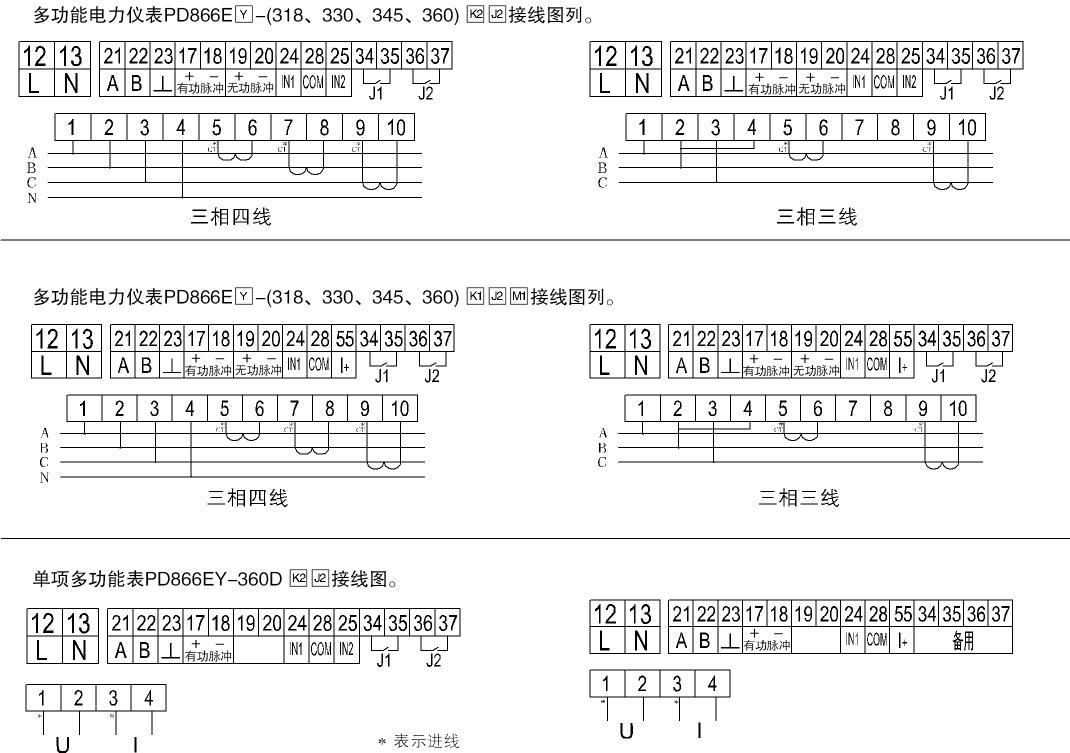

7．接线图

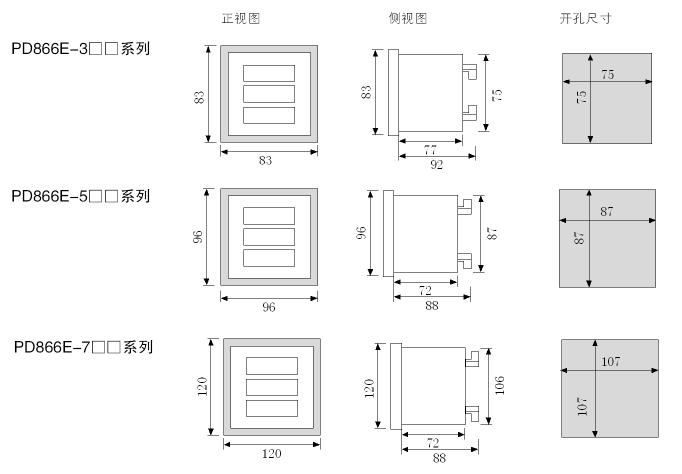

8. 外型尺寸

9. 编程说明
通讯设置：仪表地址(1~247)：通讯波特率默认19200(可选1200、2400、4800、9600、19200、38400)
输入设置：接线方式(三相三线、三相四线)
                  输入电压范围(100V、400V)      输入电流范围(1A、5A)
                  电压变比(1~9999)           电流变比(1~9999)
系统设置：通用设置参数密码0011

10.  订货范例
如：型号：PD866E-560M3
输入：400V，200A/5A
接线方式：三相三线 3P3L
附件功能：M3：三路4~20mA变送输出
                       第一路对应A相电流
                       第二路对应B相电压
                       第三路对应总功率

如：型号：PD866E-560K4J2
输入：10KV/0.1KV,500A/5A
接线方式：三相三线 3P3L
附件功能：1)K4：4路开关量输入
                        2)J2：2路继电器遥控输出

如：型号：PD866E-760K8DM4
输入：35KV/0.1KV,2000A/5A            第一路模拟量对应A相电流，20mA对应2000A
接线方式：三相三线 3P3L            第二路模拟量对应C相电流，20mA对应2000A
附件功能：1)K8：8路开关量输入       第三路模拟量对应AB相电压，20mA对应35KV
          2)DM4：4路互相隔离4~20mA输出 第四路模拟量对应BC相电压，20mA对应35KV
