1.  概述：

    PA866X系列数显电测表适用于电力电网、自动化控制系统中。可与互感器、分压器、分流器、电量变送器等配套使用。对电网中的电压、电流、功率、功率因数、相位角、频率等电参量进行测量，电流变比CT、电压倍率PT可通过面板薄膜按键自由设定。该系列产品具有精度高，隔离性强，性能稳定．抗振动等优点，可直接替代原有指针式仪表，产品符合国标GB/Tl3978-1992。

2.  产品型号：

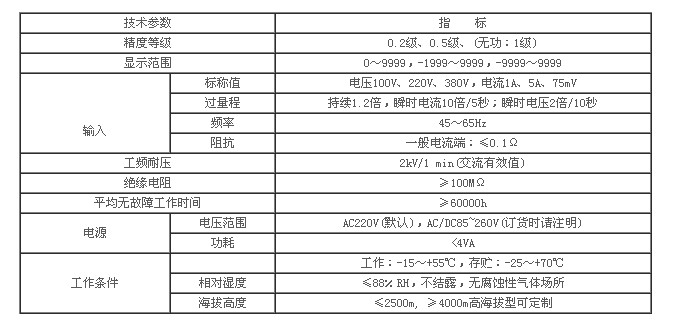

3.  技术指标：

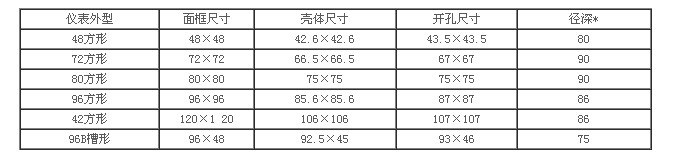

4.  外型及开孔尺寸：

“*”：指仪表进入电柜内部的深度，包括端子部分。

5.  产品规格

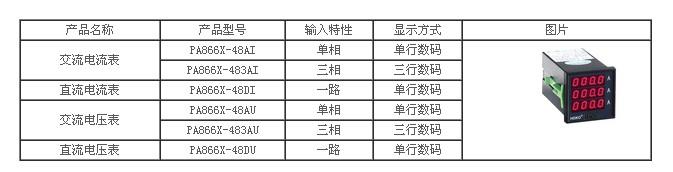

48方型数显表

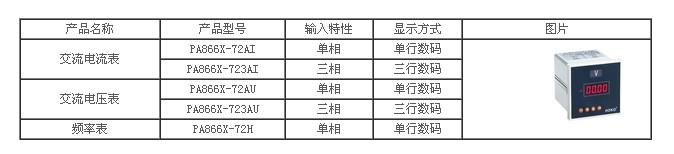

72方型数显表

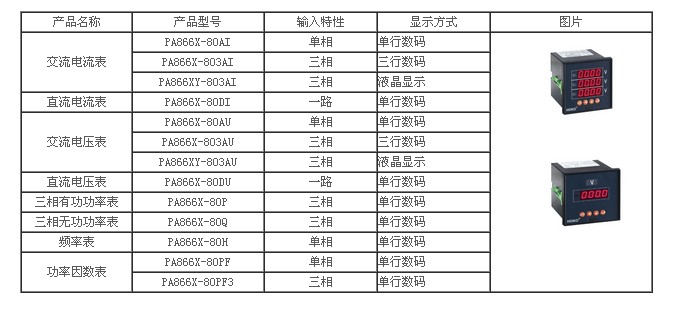

80方型数显表

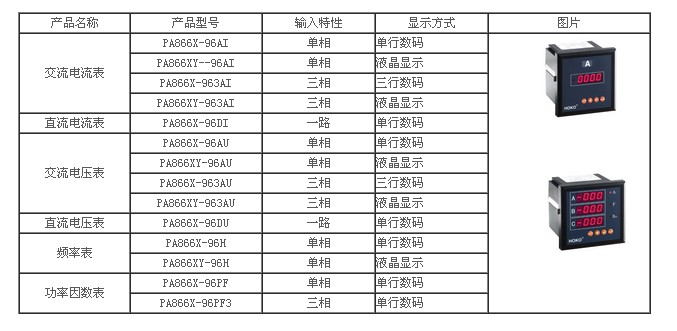

96方型数显表

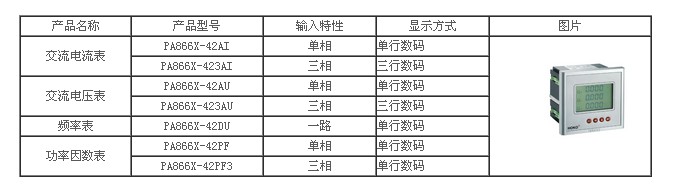

42方型数显表

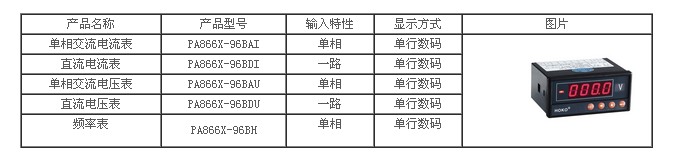

96B槽型数显表

注：1．PA866X 数显仪表除作一次、二次仪表使用外，还可作为“三次”仪表，测量0～5V、0～75mV或4～20mA、0～20mA

       等信号，显示对应的电压、电流、功率、频率、温度等参数。

    2．我公司设计的仪表均采用交流采样测量信号的有效值，可直接测量严重畸变信号。

    3．特殊输入信号的仪表可另行协商定做。

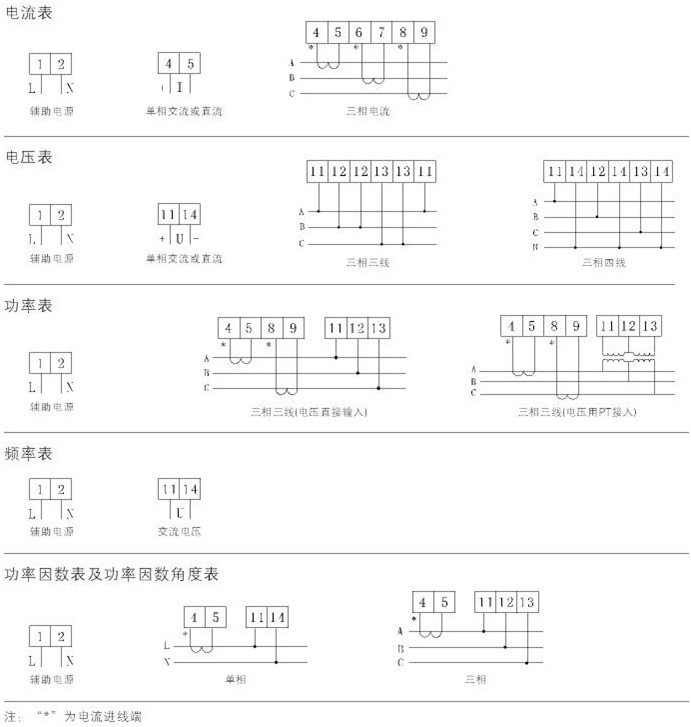

6．接线图

7.  订货范例

例1  型    号：PA866X-80P(三相有功功率表)

辅助电源：AC220V    输入：100A/5A，35kV/100V    接线方式：三相三线(3P3L)

例2  型    号：PA866X-803AI(三相交流电流表)

辅助电源：AC220V    输入：5kA/5A

例3  型    号：PA866X-803AU(三相交流电压表)

辅助电源：AC220V    输入：AC220V                接线方式：三相四线(3P4L)
